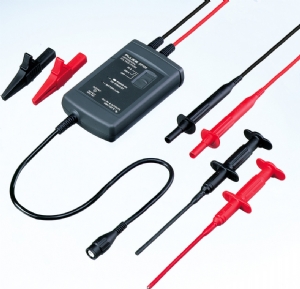

DP120

A sonda de tensão diferencial DP120 é projetada para fazer medições em sinais com referência flutuante. O DP120 tem duas sondas com pontas de prova tipo banana blindadas (uma vermelha, uma preta) e cabo blindado para melhorar a imunidade a ruído. A impedância de entrada entre cada entrada para o BNC blindado é de 5 MΩ em paralelo com 6 pF. A impedância de entrada entre as entradas é 10 MΩ com uma capacitância de 5 pF.

• Entrada: Sonda com ponta de prova tipo banana blindada
• Comprimento da sonda: 1,5 metros (60 polegadas)
• tensão de Entrada Máxima para a Terra: 600 V rms CAT III de acordo com o IEC 1010-2-031 / 1000 V rms CAT II, de acordo com o IEC 1010-2-031
• tensão Diferencial Máxima: 1000 V CC ou 1000 V rms ou 1200 V (CC + pico de CA)
• Cabo de Saída: Cabo BNC de 0,5 m (5 pés)projetado para segurança
• Atenuação: 200x e 20x
• Faixa de banda: CC até 20 MHz (-3 dB)
• Precisão: ±2,5%
• Tempo de Subida: 17,5 ns
• CMRR: 200x: @ 60 Hz = 80dB, @ 1 MHz = 50 dB 20x: @ 60 Hz = 70dB, @ 1 MHz = 40 dB
• Tipo de bateria: Alcalina de 9 volt, NEDA, IEC6LR61
• Duração da bateria: 8 horas em operação, 400 horas em espera
• Adaptador de Energia: PM 8907/80n (opcional)
• Acessórios Incluídos: Clipes Jacaré de Garras Grandes AC85A e Clipes de Teste Agarrador de Pinos AC83
