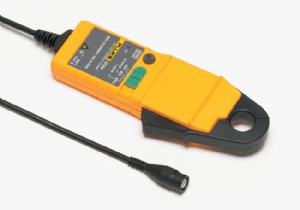

A sonda de corrente i310s baseia-se na tecnologia do efeito de Hall, para utilização na medição de corrente Hall, para utilização na medição de corrente DC e AC. A sonda i310s pode ser utilizada com osciloscópios e outros instrumentos de registro adequados, para medição precisa e não intrusiva de corrente.
• Gamas de corrente: 30 A e 300 A ACRMS ou ±45 A e 450 A DC
• Gamas de medição: ±45 A e ±450 A
• Sensibilidade de saída: 10 mV/A (40 A) a 1 mV/A (400 A)
• Resolução: ±50 mA (40 A) a ±100 mA (400 A)
• Impedância de carga: >10 kOhms e =100 pF
• Gama de frequências (sinal pequeno): DC até 20 kHz (- 3 dB)
• Comutação de fase abaixo de 1 kHz, <2 graus
• Coeficiente de temperatura: ±0,1% da leitura / °C
• Alimentação: pilhas alcalinas de 9 V
Especificações elétricas
Gamas de corrente | 30 A e 300 A ACRMS ou ±45 A e 450 A DC |
ACRMS ou DC | ±45 A e 450 A |
Entrada súbita de corrente | 600 A ACRMS MÁX |
Sensibilidade de saída | 10 mV/A (30 A) 1 mV/A (300 A) |
Precisão (a +23 °C) | (gama de 30 A) ±1% da leitura ±50 mA (gama de 300 A) ±1% da leitura ±300 mA |
Largura de banda para satisfação das especificações de precisão | 1 kHz |
Comutação de fase abaixo de 1 kHz | <2 graus |
Resolução | ±50 mA (30 A) ±100 mA (300 A) |
Impedância de carga | >10 kOhms e =100 pF |
Sensibilidade de posição do condutor | ±1,5% relativamente à leitura central |
Gama de frequências (sinal pequeno) | DC até 20 kHz (-3 dB) |
Coeficiente de temperatura | ±1% da leitura / ºC |
Alimentação | Pilhas alcalinas de 9 V MN 1604/PP3 |
Vida útil da bateria | 30 horas, indicador de pilha fraca |
Tensão funcional (ver secção Normas de segurança) | 300 V ACRMS ou DC |
Especificações gerais
Tamanho máximo do condutor | 19 mm de diâmetro |
Ligação de saída | Conector BNC de segurança Fornecido com adaptador de segurança de 4 mm |
Saída zero | Ajuste manual através de seletor rotativo |
Comprimento do cabo | 2 metros |
Gama de temperaturas de funcionamento | -10 °C a +50 °C |
Gama de temperaturas de armazenamento (sem pilha) | -20 °C a +85 °C |
Umidade de funcionamento | 15% a 85% (sem condensação) |
Peso | 250 g |
Normas de segurança
BS EN 61010-1 | 2001 |
BS EN 61010-2-032 | 2002 |
BS EN 61010-031 | 2002 |
300 VRMS, Categoria III, Grau de Poluição 2 | |
Nota | A utilização da sonda em condutores sem isolamento está limitada a 300 V AC RMS ou DC e a frequências inferiores a 1 kHz. |
Normas EMC | BS EN 61236 1998 + A1, A2 e A3 |
