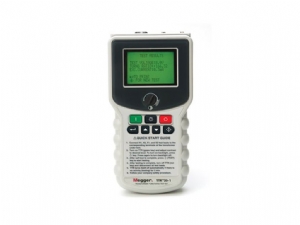

TTR20

O testador de relação de transformação de transformadores portátil TTR20 (TTR) é um instrumento robusto, leve e operado por bateria. É utilizado para medir a relação de espiras, a corrente de excitação e a polaridade dos enrolamentos em transformadores de distribuição e potência monofásicos e trifásicos (testados fase a fase), bem como transformadores de potencial e de corrente (PTs e CTs) e transformadores com derivação. Desvios nessas medições indicarão rapidamente problemas nos enrolamentos do transformador ou nos circuitos do núcleo magnético.

Esta unidade mede uma alta relação de espiras de 10 000:1 com precisão e com a menor tensão de excitação. A excelente repetibilidade do TTR20 ajuda você a determinar a condição dos transformadores em teste. É projetado para operação simples com um único botão, com os resultados medidos exibidos diretamente na tela LCD de fácil leitura, ou impressos na impressora opcional.

O TTR20 é particularmente adequado para testes em subestações, ambientes de fabricação de transformadores e oficinas de medidores. Este tipo de TTR é mais adequado para transformadores de potência de até 1 MVA. É usado para determinar a precisão sem carga dos PTs e CTs e também para determinar a necessidade de testar mais a fundo PTs e CTs com defeito. O TTR20 aplica tensão ao enrolamento de alta tensão de um transformador e mede com precisão a tensão resultante do enrolamento de baixa tensão. A razão das tensões é diretamente proporcional à razão de espiras. Além disso, a unidade mede a corrente de excitação e a polaridade, não necessita de software adicional e vem pronta para usar diretamente da caixa.
