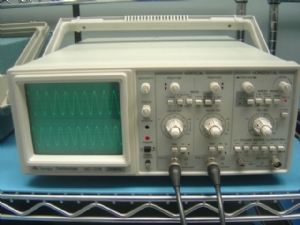

MO-1225

Características
• 20MHz.
• 2 canais.
• Duplo traço
• CRT 6” e alta tensão de aceleração de 2kV.
• Sensibilidade: 1mV/DIV.
• Modos de Trigger: AUTO, NORM, TV, Trigger Lock.
• Acoplamento AC / DC / TV.
• Varredura: 20ns/DIV 0.2s/DIV
• Máxima tensão de entrada: 400V (DC+Pico AC).
• Ambiente de operação: 0 40°C, RH < 90%.
• Ambiente de armazenamento: -10°C 60°C, RH < 80%.
• Alimentação: 110V ± 10% (50Hz / 60Hz) - Fusível 1.00A/250V; 220V ± 10% (50Hz / 60Hz) - Fusível 0.50A/250V.
• Consumo: Aprox. 35VA.
• Dimensões: 130(A) x 320(L) x 400(P)mm.
• Peso: 7.2kg.

Vertical
• Largura de Banda (-3dB, acoplamento DC): Normal - DC 20MHz; Amplificado - DC 5MHz.
• Largura de Banda (-3dB, acoplamento AC): Normal - 10Hz 20MHz; Amplificado - 10Hz 5MHz.
• Modos: CH1, CH2, ADD, CHOP, ALT, X-Y.
• Fator de deflexão: 5mV 10V/DIV em 11 passos calibrados em seqüência 1-2-5. Variação contínua entre passos de pelo menos 1:2.5.
• Amplificação x5: 1mV 2V/DIV em 11 passos calibrados.
• Precisão: Normal/Amplificado ± 5%.
• Impedância de entrada: Aproximadamente 1 MOhms // 30pF.
• Máxima tensão de entrada: 400V (DC+Pico AC).
• Acoplamento de entrada: DC - GNC - AC.
• Tempo de subida: < 20ns (< 70ns ou menos para x5).
• Overshoot: < 10%.
• Damp: < 10%.
• Deslocamente vertical: ±3.5DIV (mudança de escala vertical).
• Saída CH1 ou CH2: Proporção de 100mV/DIV.
• Inversão de polaridade: Somente CH2.

Horizontal
• Modos de apresentação: Norm, Single, Auto, Lock.
• Base de tempo: 0.1µs 0.2s/DIV em 20 passos calibrados em seqüência 1-2-5. Variação contínua entre passos de pelo menos 1:2.5.
• Amplificação da varredura x5: Máxima velocidade da varredura de 20ns/DIV.
• Precisão: ± 5%, ± 10% com amplificado da varredura.

Trigger
• Fonte: CH1, CH2, EXT, ALT, LINE.
• Acoplamento: AC, DC, TV.
• Rampa: + ou -.
• Sensibilidade e freqüência (AUTO): 1DIV (INT, 50Hz 20MHz); 0.2Vpp (EXT, 50Hz 20MHz).
• Sensibilidade e freqüência (NORM): 1DIV (INT, 5Hz 20MHz); 0.2Vpp (EXT, 5Hz 20MHz).
• Sensibilidade e freqüência (Trigger Lock): 2DIV (INT, 20Hz 10MHz).
• Sensibilidade e freqüência (TV): Melhor 2DIV ou 0.3Vpp.
• Trigger externo: Impedância de entrada de aproximada de 1 MOhms.
• Trigger externo: Máxima tensão de entrada de 400V (DC+Pico AC).

X-Y
• Eixo X: O mesmo que CH1, exceto a resposta em freqüência de DC de DC 1MHz (-3dB) ou AC de 10Hz 1MHz (-3dB).
• Eixo Y: O mesmo que CH2.
• Diferença de fase: 3º ou menos (DC 50kHz).

Eixo Z
• Entrada de sinal: Sinal com aumento progressivo diminui a intensidade.
• Largura da banda: DC 5MHz (-3dB).
• Nível mínimo de entrada: TTL.
• Impedância de entrada: 10 kOhms.
• Máxima tensão de entrada: 50V (DC+Pico AC).

Calibrador
• Amplitude: 0.5V ± 2%.
• Freqüência: 1kHz ± 2%.
• Forma de onda: Quadrada.

CRT
• Configuração e tela útil: Tela retangular de 6” com reticulado interno 8x10 DIV (1 DIV = 1cm).
• Tensão de aceleração: Aprox +2kV.
• Fósforo: P43.
• Ajuste do foco: Possível.
• Rotação do traço: Possível.
• Controle de intensidade: Possível.

Acessórios
• Manual de instruções.
• Pontas de provas (2 unidades).
• Cabo de alimentação.
