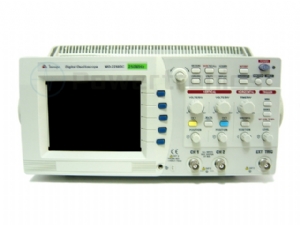

MO-2250DC

Você esta em: Categoria Osciloscópio|Scopemeter MO-2250DC
Minipa
Disponibilidade
Locacao
Venda
Valor Sob Consulta
Descrição
Características:
• Display: 5.7” COLOR LCD (320 x 240).
• Display com Iluminação de fundo CCFL.
• Largura de banda repetitiva de 250MHz, com digitalizador duplo de 2 canais.
• Taxa máxima de amostragem simultânea de 100MS/s por canal, taxa de amostragem de 200MS/s para somente um canal, e taxa de amostragem equivalente de 25GS/s por canal.
• Atualização da tela de alta velocidade, utilizando microprocessador  de 16bit.
• Detecção de pico de 10ns, para captura de Glitch.
• Grande capacidade de memória, de no máximo 32kBytes/CH, para maior flexibilidade no Zoom IN/OUT da forma de onda.
• Função direta de captura de gatilhamento simples, por uma tecla de atalho.
• Informações simultâneas de até cinco formas de onda.
• Medida automática e análise FFT.
• Configuração automática do nível de gatilhamento para 50%.
• Armazenamento de dez formas de onda, e parâmetro de configuração.
• Conveniente cartão para inserção da interface RS-232C, USB e impressora.
• Condição ambiental para garantir a especificação: 10ºC 35ºC.
• Ambiente de operação: 0°C 40°C, RH 45% 80%.
• Ambiente de armazenamento: -10°C 60°C, RH 3%5 85%.
• Uso interno.
• Alimentação: 90V AC 250V AC, 48Hz 440Hz (auto seleção).
• Consumo: 30W.
• EMC: CE (EN55011, EN50082-1).
• Segurança: CE (EN61010-1) e UL3111-1.
• Dimensões: 167(A) x 338(L) x 371(P)mm.
• Peso: aproximadamente 6kg.

Especificações:

Aquisição
• Taxa Máxima de Amostragem: 200MS/s para um canal, 100MS/s por CH (tempo real), 25GS/s por CH (equivalente)
• Tamanho do Registro: Memória de 32kBytes/CH, longas formas de onda
• Detecção de Pico: Captura e exibe eventos com duração de no mínimo 10ns

Matemática
• Aritmética: Adição (ADD), Subtração (SUB), Inversão (INV)
• FFT: Janela Hamming, Hanning e Retangular

Vertical
• Largura de Banda da Freqüência: DC 250MHz
• Canal de Entrada: CH1 e CH2
• Volts por Divisão: 2mV/DIV 5V/DIV
• Impedância de Entrada: 1MOaHMS // Aprox. 20pF
• Tempo de Subida: 2.3ns
• Precisão: 3%
• Acoplamento de Entrada: DC, AC, GND
• Máxima Tensão de Entrada: 400V (DC + Pico AC), AC < 1kHz
Horizontal
• Tempo por Divisão: Equivalente - 2ns/DIV 0.1µs/DIV; Tempo Real - 0.2µs/DIV 0.1s/DIV; Modo de Roll: 0.2s/DIV 5s/DIV
• Resolução: 80ps
• Precisão: 0.01%
• Pré Trigger: Máximo 10 DIV
• Zoom: IN / OUT

Trigger
• Modo: AUTO, NORMAL e SINGLE
• Acoplamento: DC, AC, LF REJECT, HF REJECT
• Tipo: EDGE, TV
• Slope: + ou -
• Nível: Configuração Manual ou Automática para 50%
• Fonte: CH1, CH2, EXT, LINE
• Sensibilidade: Externo - DC 10MHz: 0.2Vpp; Interno - DC 20MHz: 0.5DIV (5mV 5V/DIV e 2mV/DIV); Interno - 20MHz 80MHz: 1.5DIV (5mV 5V/DIV); Interno - 80MHz 250MHz: 2.0DIV (5mV 5V/DIV)

Menu
• Display: Tipo - Pontos, Vetores; Formato - X-Y, Y-T; GRID - Cheia, Cruz, Borda Contraste - Ajustável
• SAVE / RECALL: 10 configurações, e 10 formas de onda. Esta função permite salvar a forma de onda e configuração do estado atual do ambiente de trabalho e ser acessado pelo usuário. Permite também recarregar as configurações de fábrica
• UTILITY: Permite a auto calibração e exibe as condições do sistema
• Cursor: Tipo - Tempo, Freqüência, Tensão; Fonte - CH1, CH2
• Aquisição: Detecção de Pico: 5µs/DIV 5s/DIV (ON/OFF); Média (Average): 2 128 Persistência: ON/OFF; Tamanho do Registro: 1k / 32kBytes
• Medida: Máximo de cinco parâmetros para medida automática; (Pico-a-Pico, RMS, Média, Freqüência, Tempo de Subida, Tempo de Descida, Período, Largura Positiva, Largura Negativa, Duty)

Tecla de Atalho
• AUTO SET: Vertical, Horizontal e Ajuste de Trigger
• RUN/STOP: Congela a forma de onda
• SINGLE: Largura de Banda de 10MHz
• HARDCOPY: Imprime através da porta de impressora ou através da porta da interface RS-232C para impressora térmica

Interface RS-232C
• Controle de Fluxo: XON/XOFF, Hardware
• Bit de Dados: 8, 7
• Bit de Parada: 1
• Paridade: Nenhuma, ímpar, par.
• Bits por Segundo: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• SPP: Porta paralela padrão, suporte a impressora PCL 3 (Hardcopy)
• USB: Versão 1.1
