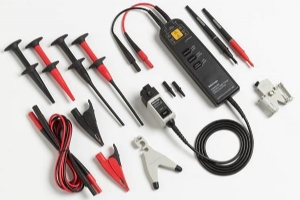

TMDP0200 / THDP0200 / THDP0100

A TMDP e sondas Série THDP estão equipadas com a interface ® TekVPI que permite a comunicação inteligente entre o osciloscópio e a sonda. Apertando o botão de menu sonda lançará o menu de controle sonda na tela do osciloscópio fornecendo acesso a todas as configurações sonda e controles relevantes. Estas sondas são projetados para operar em osciloscópios TekVPI ® sem a necessidade de adaptador TPA-BNC.

Characteristic	TMDP0200	THDP0200	THDP0100
Atenuação	25X / 250X	50X / 500X	100X / 1000X
Tensão diferencial	250X: ±750 V 25X: ±75 V	500X: ±1500 V 50X: ±150 V	1000X: ±6000 V 100X: ±600 V
Tensão de modo comum	±750 V	±1500 V	±6000 V
Entrada Máxima de Tensão-à-terra	550 V CAT I 300 V CAT III	1000 V CAT II 600 V CAT III	2300 V CAT I 1000 V CAT III
Largura de banda	200 MHz	200 MHz	100 MHz
Tempo de subida	<1.8 ns	<1.8 ns	<3.5 ns
Taxa de variação	<275 V/ns at 1/250 gain	<650 V/ns at 1/500 gain	<2500 V/ns at 1/1000 gain
Impedância de entrada na ponta da sonda	5 M? || <2 pF	10 M? || <2 pF	40 M? || <2.5 pF
CMRR típica	DC: > -80 dB 1 MHz: > -60 dB 3.2 MHz: > -30 dB 50 MHz: > -26 dB	DC: > -80 dB 1 MHz: > -60 dB 3.2 MHz: > -30 dB 50 MHz: > -26 dB	DC: > -80 dB 1 MHz: > -60 dB 3.2 MHz: > -30 dB 100 MHz: > -26 dB
Comprimento do Cabo	1.5 m	1.5 m	1.5 m
